Cyber Ripple
2023
BKC Illmination Project in School Festival
Type
Projection mapping installarion
Location
Ritsumeikan University BKC
Categories
Installation
Archi Informatics
電脳漣漪
一つ一つの小さな人為や自然現象が水面上に浮かぶ光となり、風で波打つ水鏡によって多様に変化し混ざり合うことで一つの大きな光の彫刻となる。光の彫刻は昼間は太陽光が波打ち、夕方は噴水周りで現実とバーチャルの人為が混ざり合い、夜はDJステージの音楽と共に躍動する。無数のさざ波が集まって一つの流れをなすように、学園祭で繰り広げられるこれらの瞬間が光の彫刻の上で絶え間なく変化し続ける。電脳漣漪は、BKCランドスケープの中心である噴水でキャンパスと人々とを繋ぎ、学園祭という非日常を象徴する存在となる。
Cyber Ripple

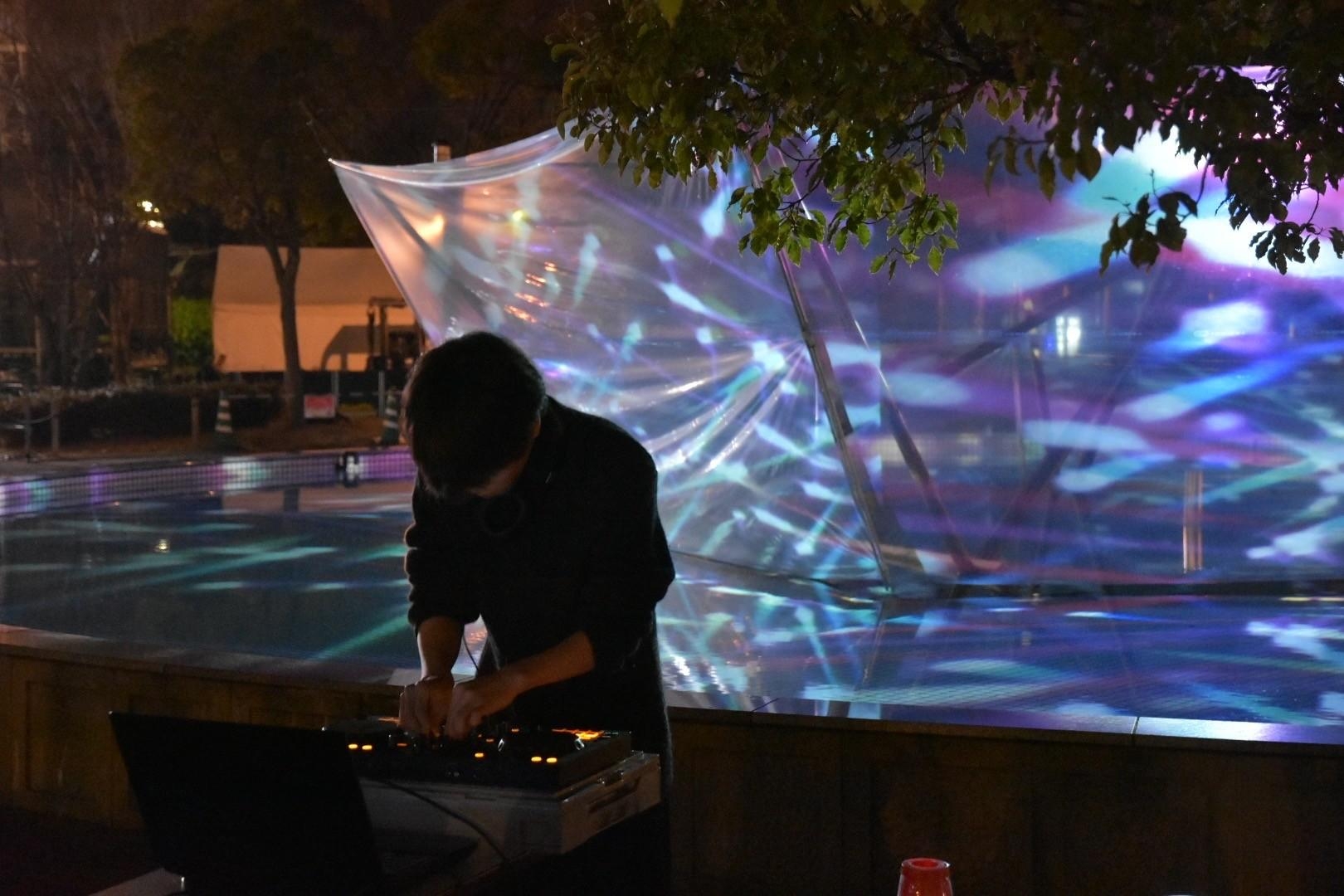

Each small human intervention and natural phenomenon becomes a light floating on the water's surface, transforming and merging into a grand sculpture of light through the rippling water mirror created by the wind. This sculpture of light ebbs with the sun during the day, merges realities and virtual interventions around the fountain at dusk, and vibrates with the music from the DJ stage at night. These moments unfolding during the school festival constantly change atop the sculpture of light, just like countless ripples coming together to form a single flow. Denno Reni, situated at the fountain, the heart of the BKC landscape, connects the campus and people, symbolizing the extraordinary experience of the school festival.

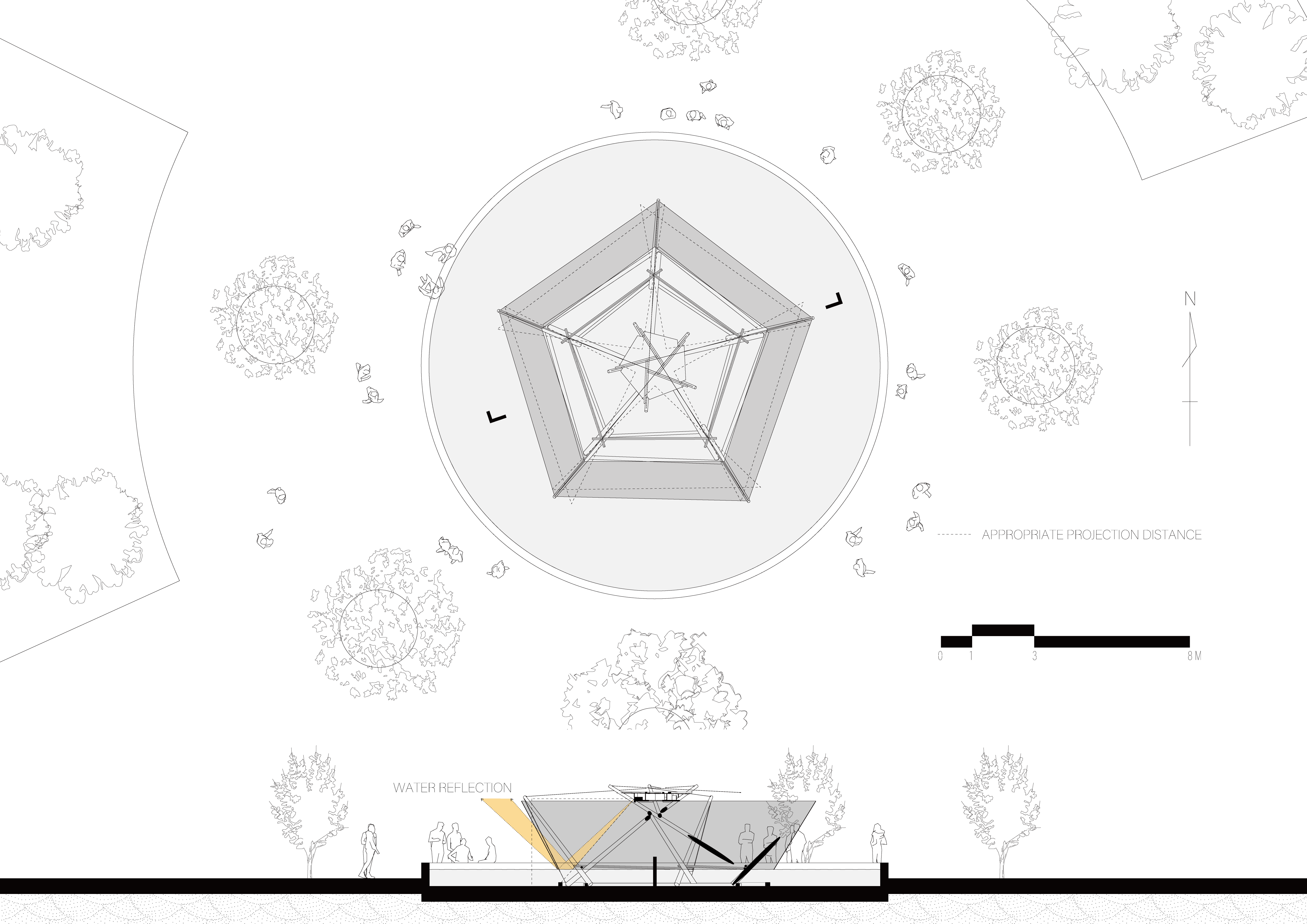

水面上に浮かんだような映像体験を実現する、学生たちによる施工を想定した立体フレームを設計した。レシプロカル構造を主構造に採用し、スクリーンとプロジェクターボックスを同時に支えることで、少ない部材で構成した。昼間はスクリーンが浮かんでいるように見え、その先の立体フレームが水に反射して、風による水の揺らぎが感じられる。夜は映像によってコントラストがつくことで、立体フレームが姿を隠す。
ディテールには、バックル付きの事後調整可能なワイヤーや部材同士を当てるだけの接合部、パッカーを使ったスクリーン取り付けなど、低コストかつ施工性の高いものを採用した。プロジェクターは部分的に重ね打ちすることで立体フレームの影を消し、シームレスな映像投影を可能にした。映像にはWEBアプリケーションを通してスマートフォンからインタラクションでき、噴水を中心として一体感が生まれるインスタレーションとなった。
本プロジェクトは「R2030 推進のためのグラスルーツ実践支援制度」の助成金の支援を受けており、建築情報研究室、情報理工学部/研究科の学生、建築学科教員との共同制作により実現した。

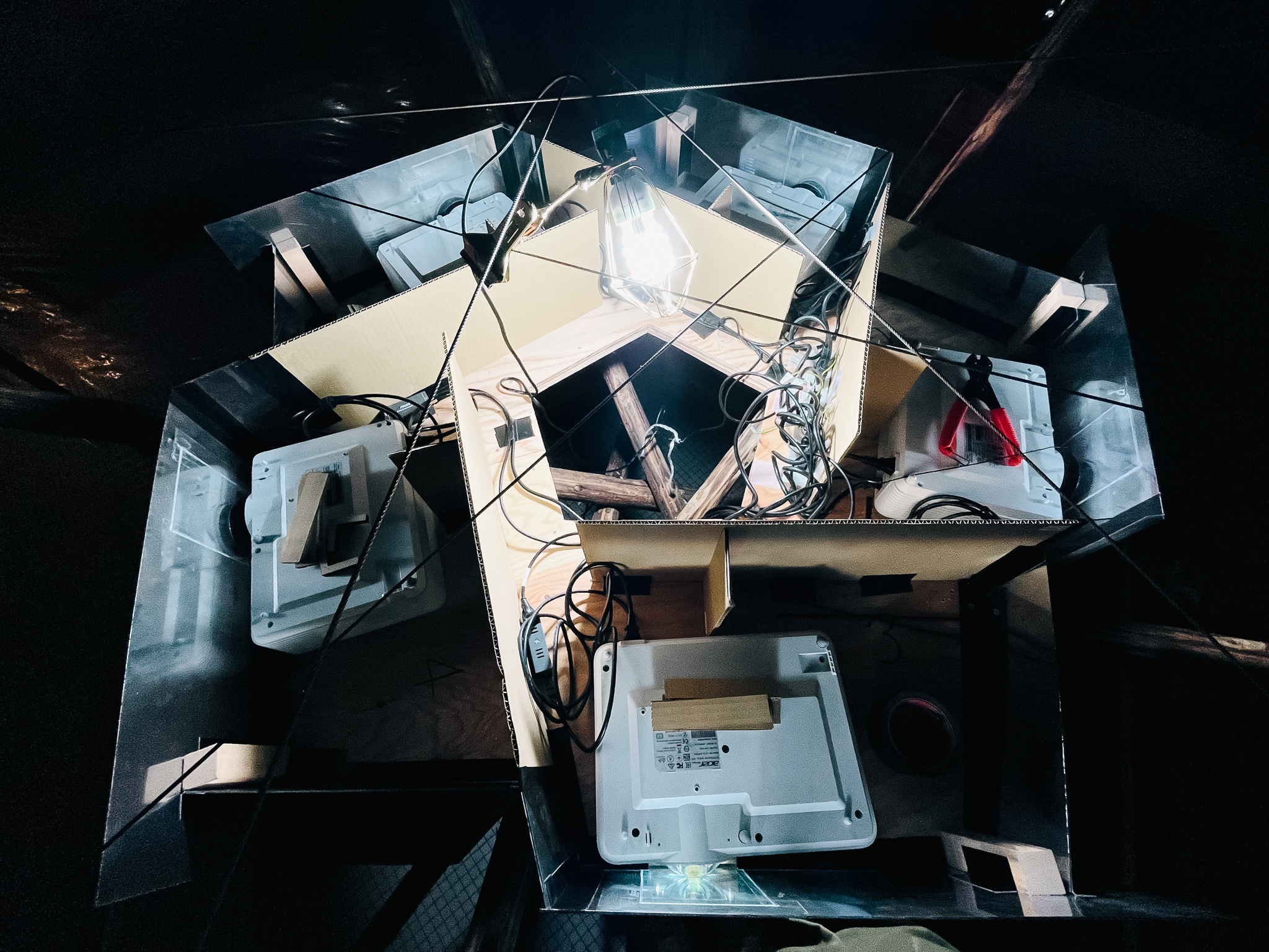

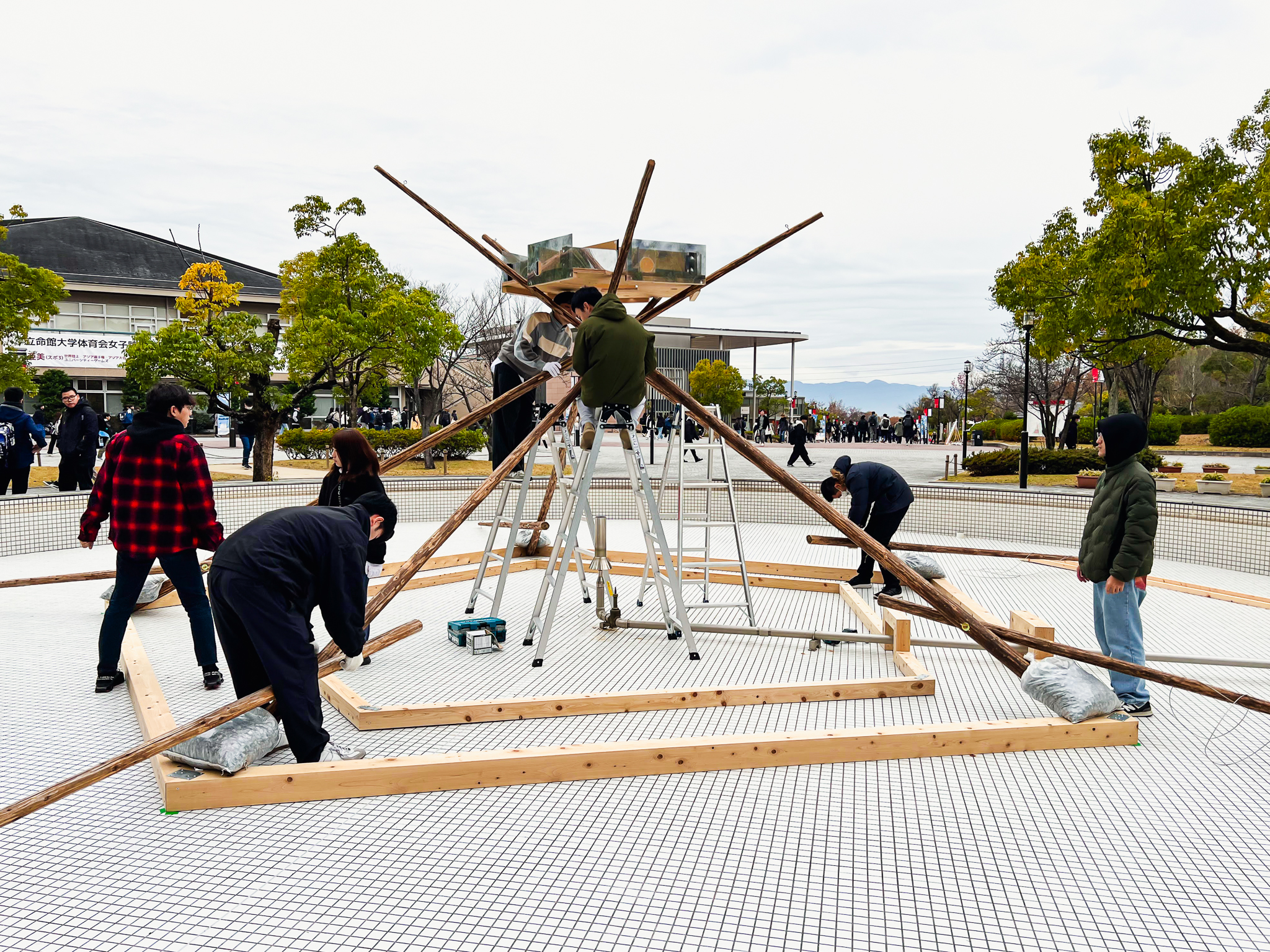

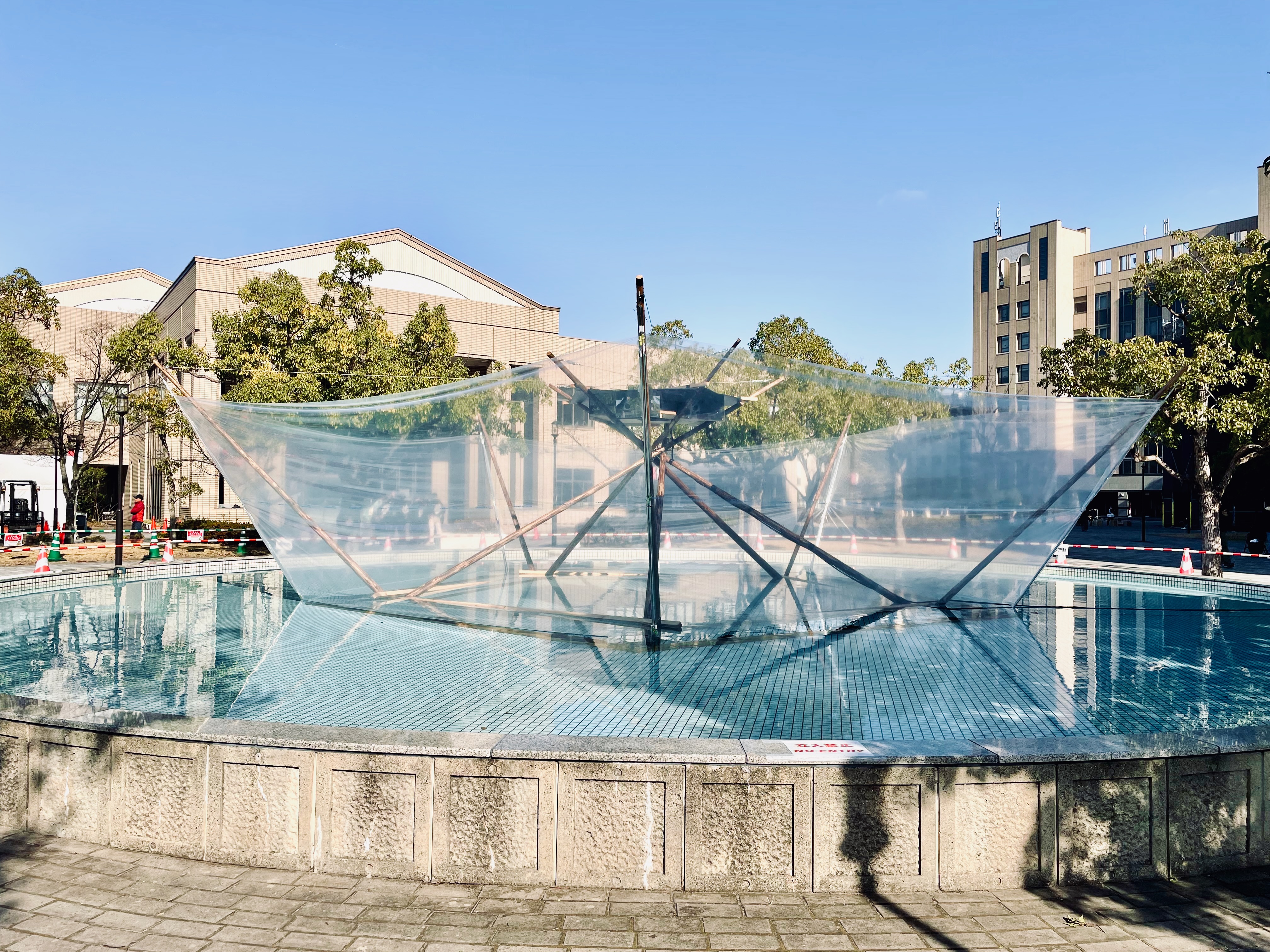

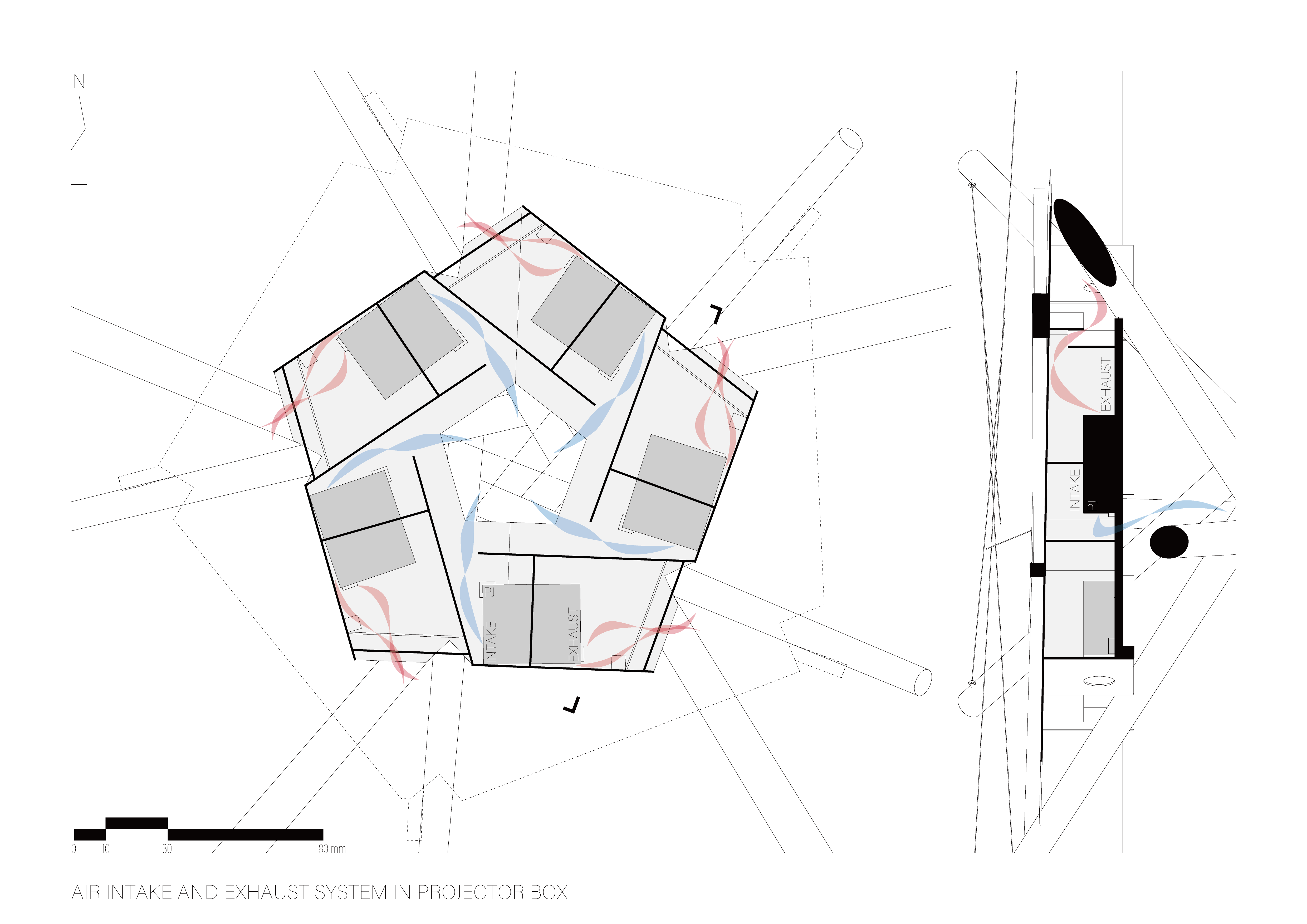

We have designed a three-dimensional frame intended for construction by students to create a visual experience that appears to float on the water. The primary structure utilizes a reciprocal structure, simultaneously supporting a screen and a projector box, all constructed with minimal materials. During the day, the screen gives the illusion of floating, with the three-dimensional frame reflecting on the water, allowing one to sense the ripples caused by the wind. At night, the contrast from the projected images conceals the three-dimensional frame.

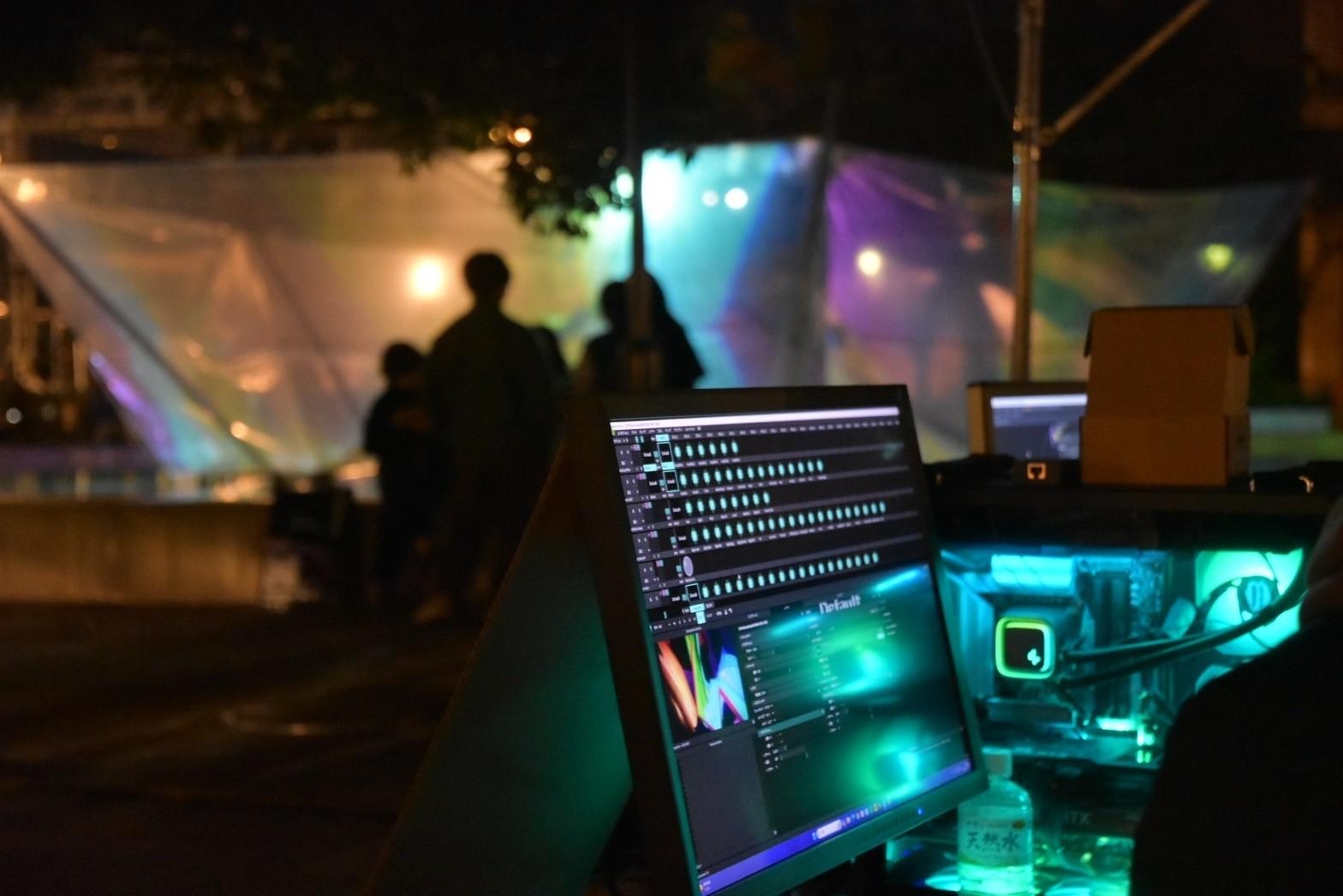

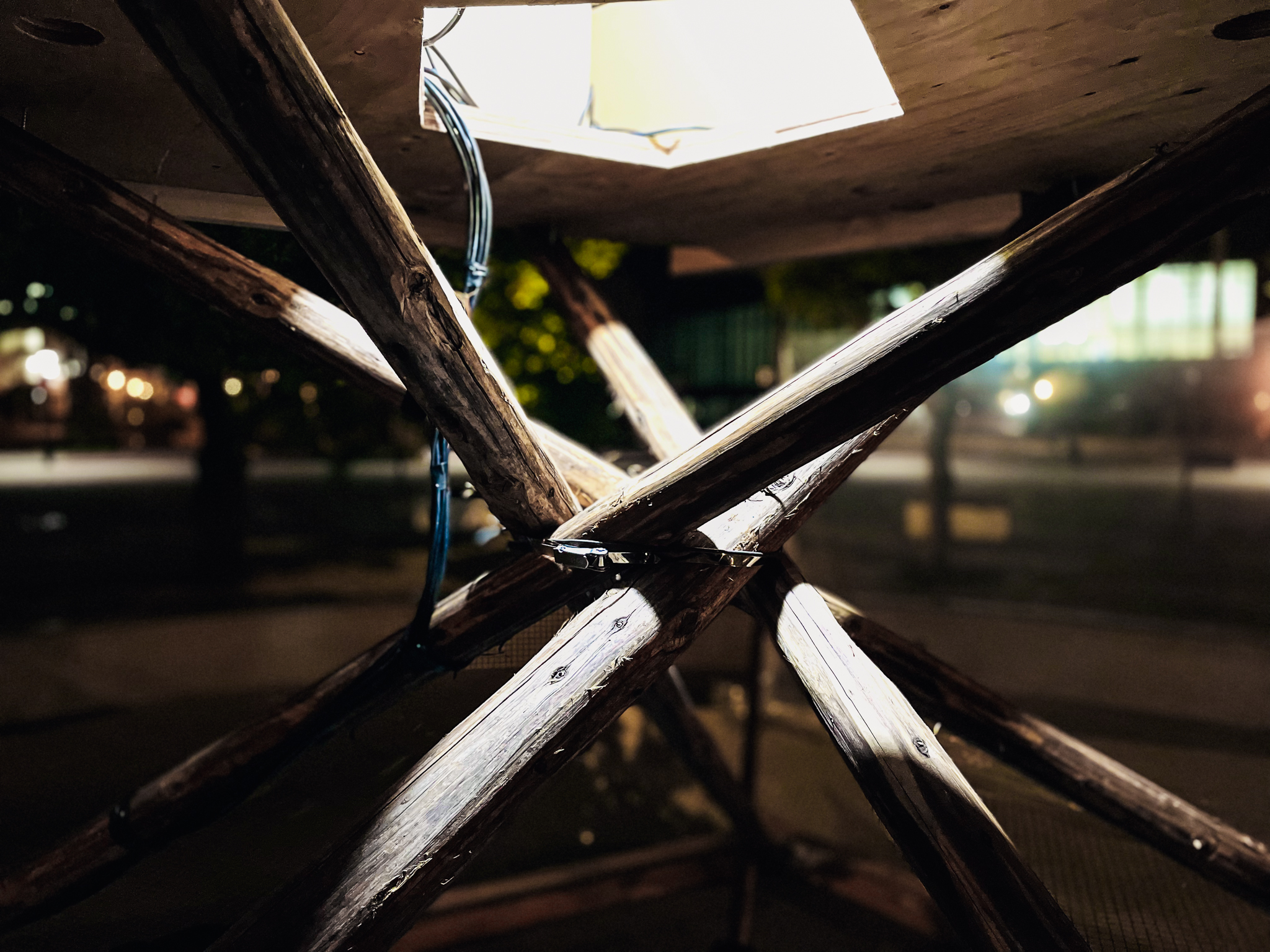

For ease of construction by students, we incorporated details such as post-adjustable wires with buckles, joinery that requires minimal processing, and the use of packers for screen attachment, all of which are cost-effective and easy to work with. To achieve seamless image projection, the projector uses partial overlap to eliminate the shadow created by the three-dimensional frame. The interaction with the visuals can be facilitated through a web application on smartphones, creating a sense of unity, centered around a fountain.
This project received support from the "R2030 Grassroots Practice Support System" grant and was a collaborative effort involving students from the Department of Architectural Informatics, faculty from the Faculty/Graduate School of Information Science and Technology, and the Department of Architecture.
